| область применения |
Распределение |
|
|---|---|---|
| диапазон |
Easy9 |
|
| тип устройства или его аксессуаров |

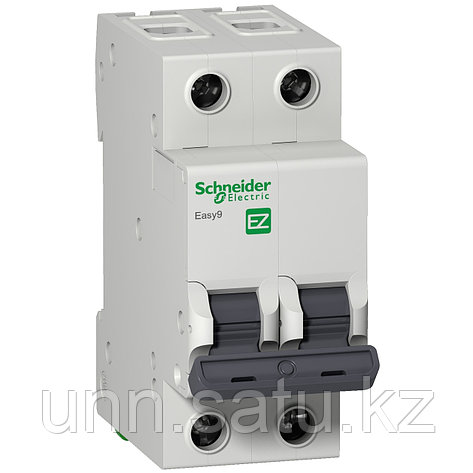

Миниатюрный автоматический выключатель |
|
| краткое название устройства |
Easy9 модульные автоматические выключатели |
|
| описание полюсов |
2P |
|
| число защищенных полюсов |
2 |
|
| [In] номинальный ток |
25 А |
|
| тип сети |
Переменный ток |
|
| технология блока контроля и управления |
Термомагнитный |
|
| код кривой |
C |
|
| отключающая способность |
4500 А Icn в соответствии с IEC 60898-1 - 230 В переменный ток 50/60 Гц |
|
| соответствие требованиям по изоляции |
Да в соответствии с IEC 60898-1 |
| частота сети |
50/60 Гц |
|
|---|---|---|
| [Ue] номинальное рабочее напряжение |
400 V переменный ток 50/60 Гц |
|
| предел электромагнитного отключения |
5...10 x In |
|
| [Ics] номинальная рабочая отключающая способность |
4.5 kA 100 % x Icn at 230 V AC 50/60 Hz conforming to IEC 60898-1 |
|
| [Ui] номинальное напряжение изоляции |
500 В переменный ток 50/60 Гц в соответствии с IEC 60898-1 |
|
| [Up] номинальное импульсное выдерживаемое напряжение |
4 кВ в соответствии с IEC 60898-1 |
|
| индикатор положения контакта |
Да |
|
| способ управления |
Тумблер |
|
| локальная индикация |
Без |
|
| исполнение выключателя |
Защелкивающийся |
|
| монтажная опора |
DIN-рейка |
|
| шаг 9 мм |
4 |
|
| высота |
81 мм |
|
| ширина |
36 мм |
|
| глубина |
66.5 мм |
|
| цвет |
Серый RAL 7035 |
|
| механическая износостойкость |
10000 циклы |
|
| электрическая износостойкость |
4000 циклы |
|
| присоединения |
Зажим туннельного типа, верхняя или нижняя жесткий провод (-а) 1...35 мм² макс |
|
| момент затяжки |
3.5 Н-м верхняя или нижняя |
|
| защита от замыканий на землю |
Без |
| стандарты |
IEC 60898-1 |
|
|---|---|---|
| сертификация продукта |
ГОСТ Р |
|
| степень защиты IP |
IP20 в соответствии с IEC 60529 |
|
| степень загрязнения |
2 |
|
| подготовка к работе в тропических условиях |
2 |
|
| относительная влажность |
95 % ( -25...60 °C ) |
|
| рабочая температура окружающей среды |
-25...60 °C |
|
| температура окружающей среды при хранении |
-40...85 °C |
| Соответствие экологическому статусу |
Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh |
Продукт не содержит особо опасных веществ в количествах, превышающее норму. |
|
| Экологический профиль продукта |
Доступно |
|
| Инструкция по утилизации продукта |
Не требует специальных действий для утилизации |
